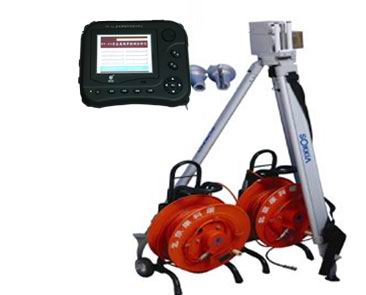

康科瑞跨孔法半自动声测系统（自动测桩仪）NM-4A（立式

跨孔法半自动声测系统（自动测桩仪）NM-4A（立式 1. 产品用途 * 桩基完整性自动检测，判定桩身缺陷的程度并确定其位置； * 混凝土强度检测，裂缝深度检测； * 混凝土内部缺陷检测； * 岩土工程跨孔波速测试，孔周壁完整性测试； * 可扩展为冲击回波混凝土厚度测试仪。 2. 产品特点 * 北京市自主创新产品，证书编号：CX2009XJ0260 * 测试速度快，最快可达每分钟60米以上，大大提高了工作效率； * 测试过程全自动（实时自动调整波形、幅度、自动记录高程、声参量自动判读、数据自动存储、异常情况自动报警）； * 全不锈钢制造的径向换能器灵敏度高，寿命长； * 可交直流供电，专用可充电电池，可连续工作8～10小时以上； * 数据分析处理软件功能齐全； * 配件现场适应性高，可用于各种现场条件下自动测试； * 提升装置安装简单、操作方便。 3. 依据标准 *《超声回弹综合法检测混凝土强度技术规程》（CECS 02：2005） *《超声法检测混凝土缺陷技术规程》（CECS 21：2000） *《建筑基桩检测技术规范》（JGJ 106 —2003） *《公路工程基桩动测技术规程》（JTG/T F81-01-2004） *《铁路工程基桩无损检测规程》（TB10218—99） *《岩土工程勘察规范》（GB50021—2001） *《建筑抗震设计规范》（GB50011-2010） 4. 技术指标 一．主机技术指标 仪器型号 NM-4A 接收灵敏度 ≤10μV 通道数 双通道 声时读测精度 ± 0.05μS 液晶显示 真彩LCD 放大器带宽 5HZ~500kHZ 通用接口 USB口 最大采样长度 ≤ 64k 扩展功能 可扩展为冲击回波混凝土厚度测试仪 幅度读测范围 0~177dB 整机重量 1.8kg 主控单元 专用控制系统 体积 245mm×300mm×85mm 供电方式 （１）AC：220V±10％，DC：12V （交直流二用） （２）外置式大容量电池，一次充电可连续工作8-10小时。 二．提升装置技术指标 * 手动连续提升换能器，极大提高了工作效率； * 高程误差、同步误差均不大于5‰，且100米内不大于10cm； * 测点间距可任意设置，最小测点间距1cm，建议常用10cm或20cm； * 最大提升速度：在20cm的测点间距下可达60m/分； * 测试过程中，遇到严重缺陷时，自动报警； * 工作温度：－10C 。～+40C。。 三．测桩专用径向换能器技术指标 * 灵敏度高：空气中可测距离达到12米以上，混凝土结构中可测距离达到10米以上； * 电缆选用优质的井中物探专用的电缆，径向换能器采用了全不锈钢制造，不仅外表美观和光洁，而且抗老化能力大大 加强，避免了运输过程中的震动与撞击性损坏，也避免了长期使用过程中的老化与磨损，更加经久耐用； * 配套设计更加合理，用导电滑环(集流环)代替固定电缆接头，使几十米甚至百余米的电缆线直接接入超声仪，电缆线平滑的 随测随放(收)， 避免了电缆线绞缠在一起而影响现场检测速度的现象发生，大大提高了现场检测的速度和效率； * 电缆线轴架自带伸缩拉杆式(行李车式)的小轮车，拖运方便，移动快速。 5.选配件 * 冲击回波混凝土厚度测试配件，包括：激振器1个，传感器1个，前置放大器1个。
